Chemische Formeln zeichnen und verstehen

Dalton-, Molekül-, Verhältnis-, Valenzstrich-, Struktur-, Halbstruktur- und Skelettformel, Fischer- und Haworth-Projektionsformeln

8 Abschnitte21 Werkzeuge209 Übungsaufgaben

Dalton-Formel

O H H
1 Werkzeug · 13 Übungsaufgaben

Die einfachste Formelart: Jedes Atom wird als Kugel dargestellt. Du siehst auf einen Blick, aus wie vielen Element-Atomen ein Molekül besteht.

Vorschau Dalton-Modell von Molekülen
Tool

Dalton-Modell von Molekülen

Im Tool wird ein Molekülname vorgegeben, du erstellst die passende Dalton-Formel.

Molekülformel

H2SO4
1 Werkzeug · 26 Übungsaufgaben

Moleküle bestehen meist aus Nichtmetall-Atomen. Die Molekülformel gibt mit Elementsymbolen und Indizes an, aus wie vielen Atomen welcher Elemente ein Molekül besteht. Molekülformel und Verhältnisformel werden unter dem Begriff Summenformel zusammengefasst.

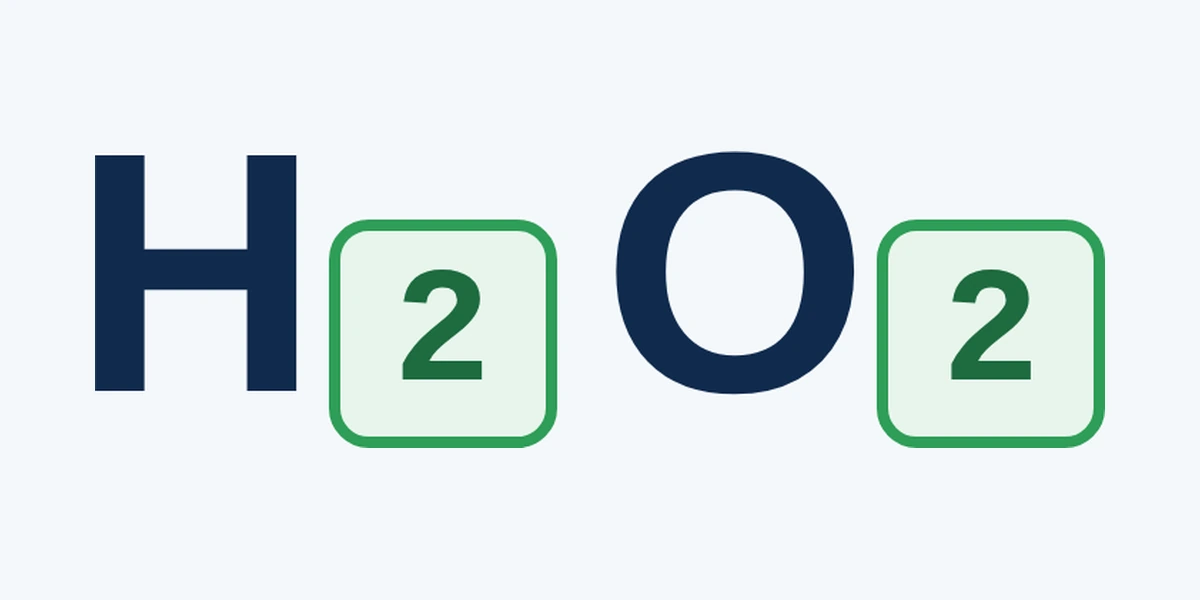

Vorschau Molekülformeln erstellen
Tool

Molekülformeln erstellen

Im Tool übst du das Einsetzen der richtigen Indizes von Molekülformeln.

Elemente und einfache Moleküle 6

2 weitere Aufgaben anzeigen

Kohlenwasserstoffe 14

10 weitere Aufgaben anzeigen

Alkanole 1

Carbonylverbindungen 1

Carbonsäuren 1

Carbonsäureester 1

Molekülionen 2

Verhältnisformel

CaCl2
2 Werkzeuge · 17 Übungsaufgaben

Salze bestehen aus Kationen und Anionen, die ein Ionengitter bilden. Die Verhältnisformel nennt deshalb nicht die Anzahl der Atome in einem Teilchen, sondern das kleinste ganzzahlige Verhältnis der Ionen im Gitter.

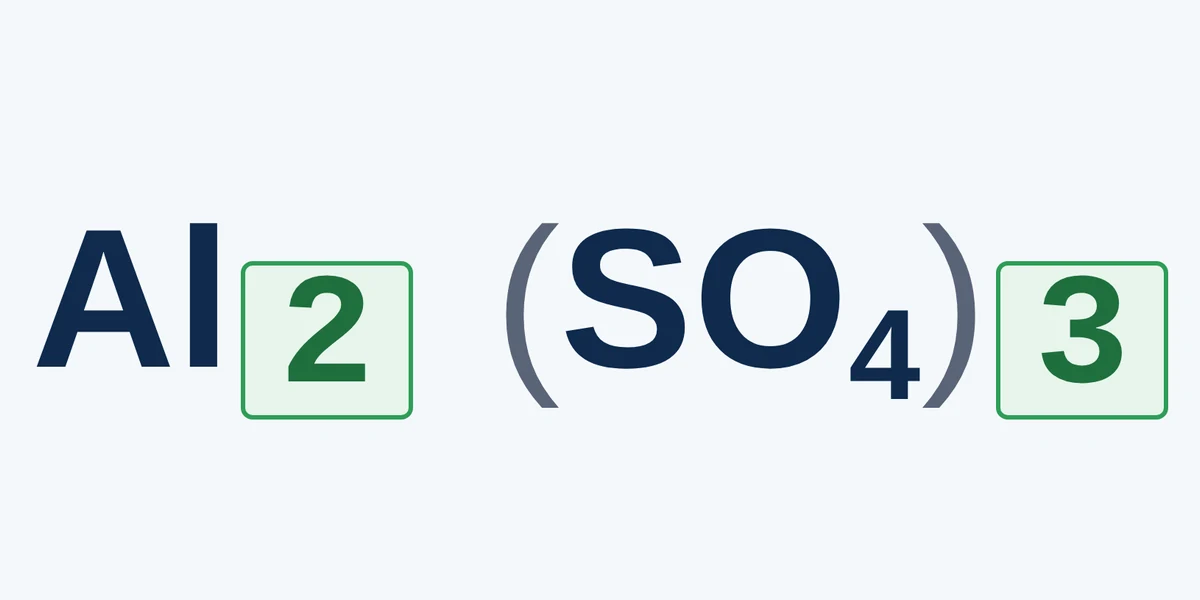

Vorschau Verhältnisformeln von Salzen erstellen
Tool

Verhältnis­formeln von Salzen erstellen

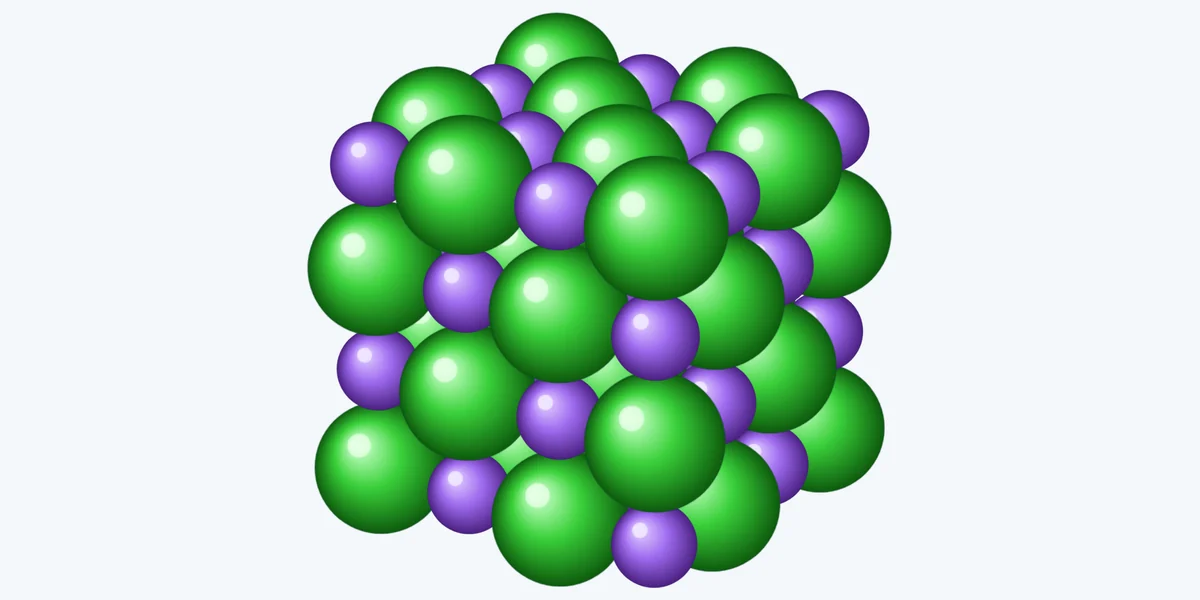

Vorschau Ionengitter von Salzen
3D Viewer

Ionengitter von Salzen

Im Tool setzt du die richtigen Indizes von Verhältnisformeln ein, der 3D Viewer zeigt den Aufbau des Ionengitters.

Valenzstrichformel

OCO
6 Werkzeuge · 12 Übungsaufgaben

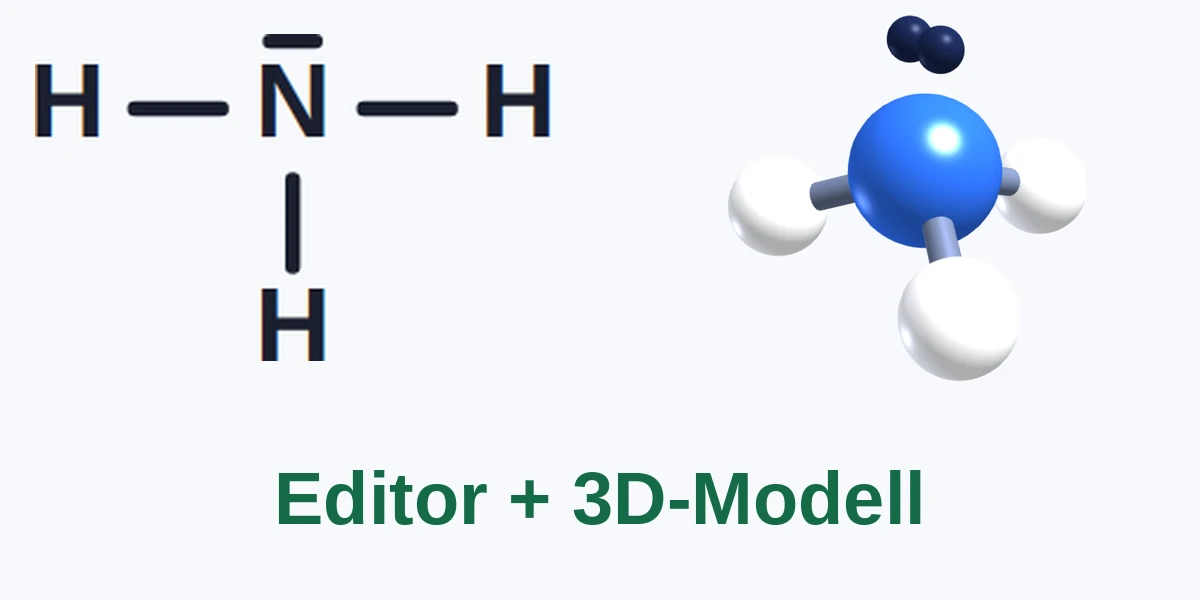

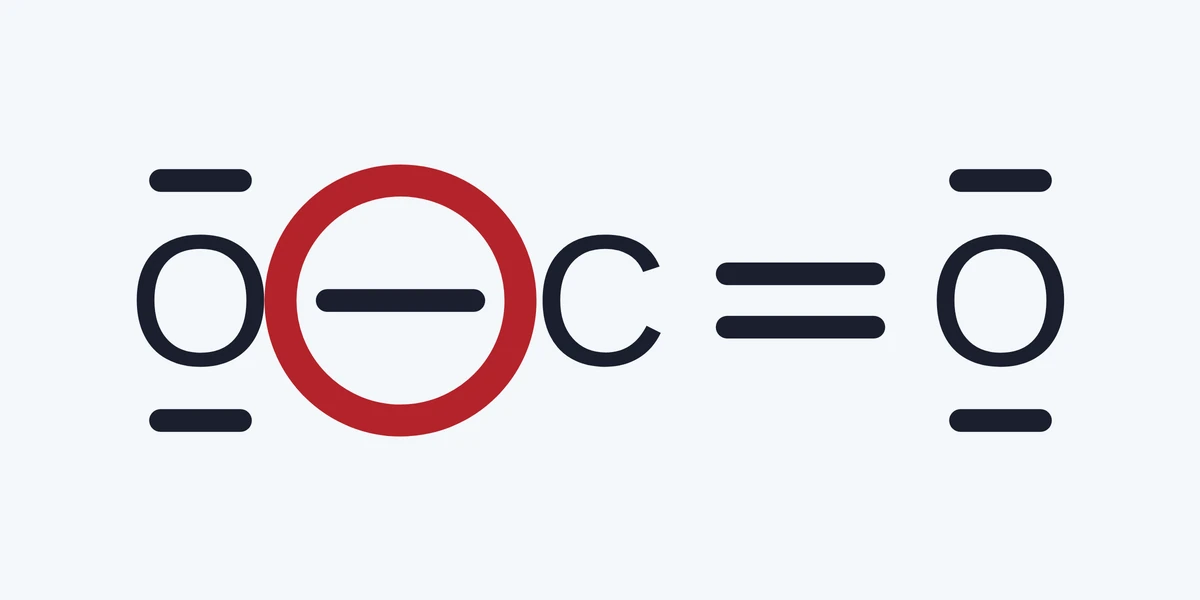

Ein Strich zwischen zwei Atomen symbolisiert ein bindendes Elektronenpaar, ein Strich am Atom ein freies Elektronenpaar.

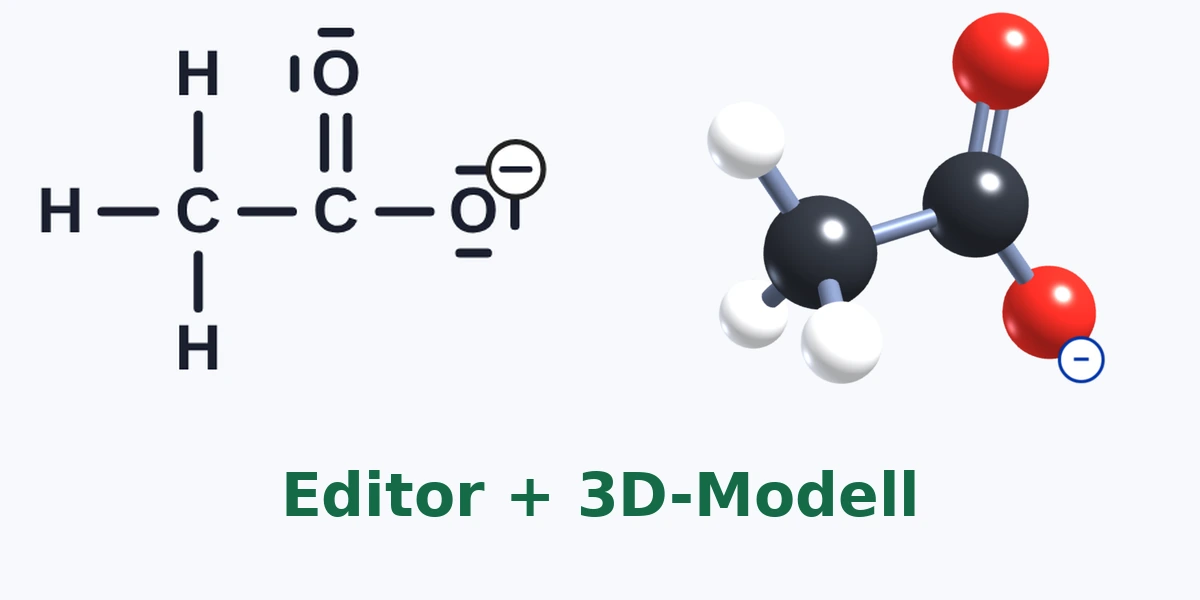

Strukturformel

HHHCOOHC
5 Werkzeuge · 17 Übungsaufgaben

Valenzstrichformeln organischer Verbindungen werden oft Strukturformeln genannt. Teilweise zeichnet man sie so, dass sie bereits den räumlichen Bau andeuten. In jedem Fall werden alle Atome notiert, oft auch die freien Elektronenpaare.

Halbstrukturformel

H3C–COOH
28 Übungsaufgaben

Eine Kurzfassung der Strukturformel: Die Wasserstoff-Atome werden zu ihrem Kohlenstoff-Atom zusammengezogen, aus der gezeichneten Kette wird eine Zeile Text. Die Halbstrukturformel H₃C–COOH ist schneller geschrieben — und zeigt trotzdem die funktionelle Gruppe.

Kohlenwasserstoffe 7

3 weitere Aufgaben anzeigen

Alkanole 1

Carbonylverbindungen 3

Carbonsäuren 4

Carbonsäureester 5

1 weitere Aufgabe anzeigen

Molekülionen 2

Gemischt und Übergreifendes 6

2 weitere Aufgaben anzeigen

Skelettformel

OOH
4 Werkzeuge · 96 Übungsaufgaben

Die knappste Schreibweise für organische Moleküle: Die Kohlenstoff-Kette wird zum Zickzack; die Kohlenstoff-Atome und die an sie gebundenen Wasserstoff-Atome werden nicht mehr geschrieben. Jeder Knick und jedes freie Strich-Ende ohne Elementsymbol steht für ein Kohlenstoff-Atom. Andere Atome als C und H sowie die an sie gebundenen Wasserstoff-Atome werden ausgeschrieben, zum Beispiel –OH.

Vorschau Skelettformeln organischer Moleküle zeichnen
Tool

Skelett­formeln organischer Moleküle zeichnen

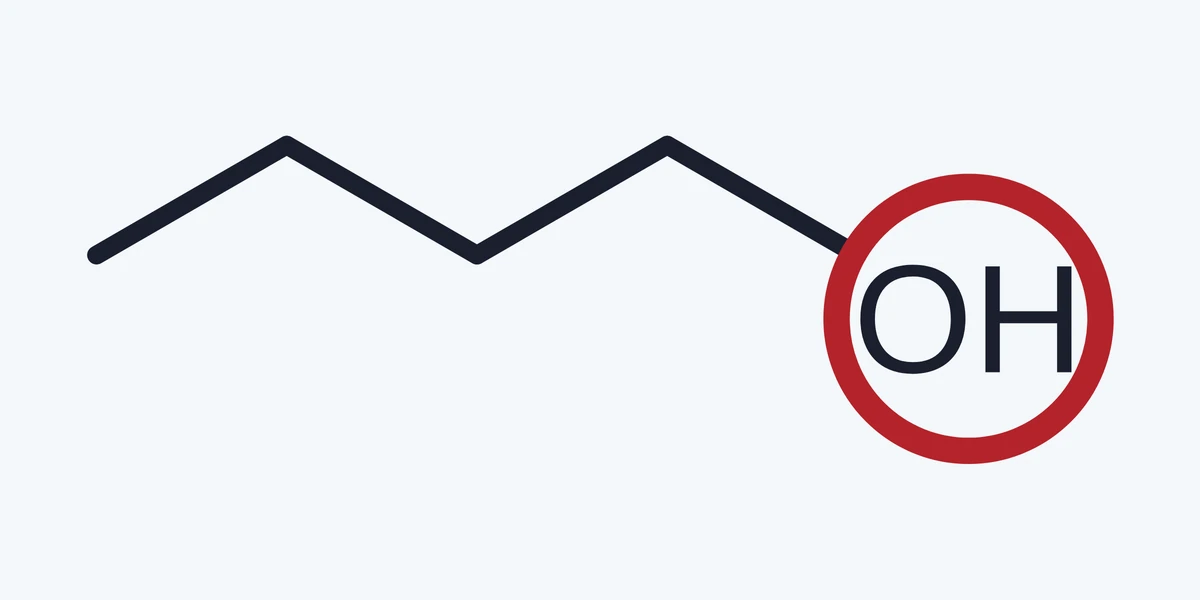

Vorschau Skelettformeln – Finde den Fehler!
Tool

Skelett­formeln – Finde den Fehler!

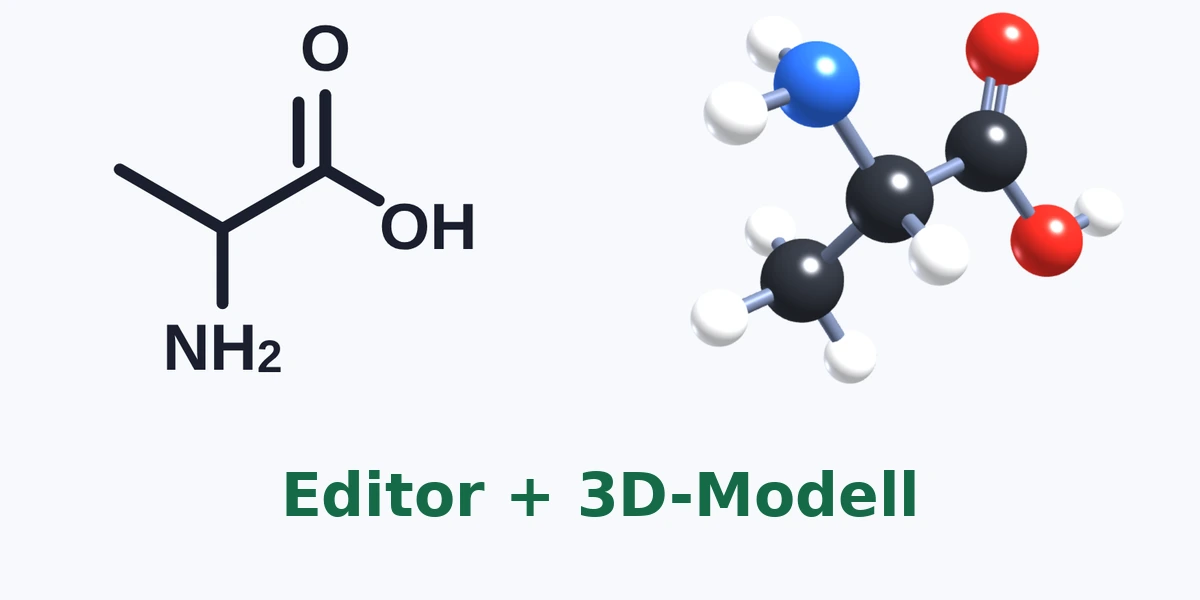

Vorschau Skelettformel-Editor
Tool

Skelettformel-Editor

Vorschau Formel und 3D-Modell – organisch
3D Viewer

Formel und 3D-Modell­ – organisch

Mit den drei Tools übst du das Zeichnen von Skelettformeln und suchst Fehler in vorgegebenen Formeln; im 3D Viewer betrachtest du die Moleküle räumlich.

Alkane, Alkene, Alkine 36

32 weitere Aufgaben anzeigen
Auswählen Skelett­formeln erkennen: Alkane Auswählen Alkane: Molekülformel → Skelettformel Auswählen Alkane: Struktur­formel → Skelettformel Auswählen Alkane: Skelettformel → Dalton-Formel (mit Symbolen) Auswählen Alkane: Dalton-Formel (mit Symbolen) → Skelettformel Auswählen Alkane: Skelettformel → Dalton-Formel (ohne Symbole) Auswählen Alkane: Dalton-Formel (ohne Symbole) → Skelettformel Auswählen Skelett­formeln – Alkane Auswählen Skelett­formeln erkennen: Alkene Auswählen Skelett­formeln erkennen: Alkene gemischt Auswählen Skelett­formeln erkennen: lineare Alkene Auswählen Skelett­formeln – Alkene Auswählen Skelett­formeln erkennen: Alkine Auswählen Skelett­formeln erkennen: Alkine gemischt Auswählen Skelett­formeln erkennen: lineare Alkine Auswählen Skelett­formeln: Alkine Auswählen Skelett­formeln erkennen: Alkine und Alkene im Vergleich Auswählen Alkane, Alkene und Alkine: Molekülformel → Skelettformel Auswählen Alkane, Alkene und Alkine: Skelettformel → Struktur­formel Auswählen Alkane, Alkene und Alkine: Skelettformel → Name Auswählen Skelett­formeln erkennen: verzweigte Alkane Auswählen Skelett­formeln erkennen: verzweigte Alkine Auswählen Skelett­formeln – verzweigte Alkane Zuordnen Alkane: Struktur­formel und Skelettformel Zuordnen Alkane, Alkene und Alkine: Skelettformel und Name Zuordnen Alkane, Alkene und Alkine: Struktur­formel und Skelettformel Mehrfachauswahl Alkane benennen (Skelett­formeln) Mehrfachauswahl Alkene – Nomenklatur Mehrfachauswahl Alkine – Nomenklatur Mehrfachauswahl Verzweigte Alkane (Nomenklatur) Ergänzen Skelett­formeln: Alkane benennen Ergänzen Formel benennen: Alkane, Alkene und Alkine

Alkanole 8

4 weitere Aufgaben anzeigen

Carbonylverbindungen 15

11 weitere Aufgaben anzeigen

Carbonsäuren 8

4 weitere Aufgaben anzeigen

Carbonsäureester 12

8 weitere Aufgaben anzeigen

Molekülionen 3

Gemischt und Übergreifendes 12

8 weitere Aufgaben anzeigen

E/Z-Isomerie 2

Fischer-Projektionsformeln und Haworth-Projektionsformeln

CHO H OH CH2OH O OH OH OH OH CH2OH
2 Werkzeuge

Projektionsformeln bilden räumlich gebaute Moleküle nach festen Regeln auf die Zeichenebene ab. Kennst du die Regeln, kannst du aus der Formel den räumlichen Bau ablesen und so auch die Konfiguration von Stereoisomeren eindeutig angeben.

In der Fischer-Projektionsformel steht die Kohlenstoff-Kette senkrecht, das C-Atom 1 oben; bei Aldosen ist das die Aldehydgruppe, bei Ketosen steht die Ketogruppe am C-Atom 2. Waagerechte Bindungen zeigen zum Betrachter, senkrechte von ihm weg. Bei Zuckern entscheidet die Stellung der Hydroxygruppe am untersten Chiralitätszentrum über D- oder L-Reihe, bei Aminosäuren die Stellung der Aminogruppe am α-C-Atom.

Die Haworth-Projektionsformel zeigt Ringstrukturen von Kohlenhydrat-Molekülen.

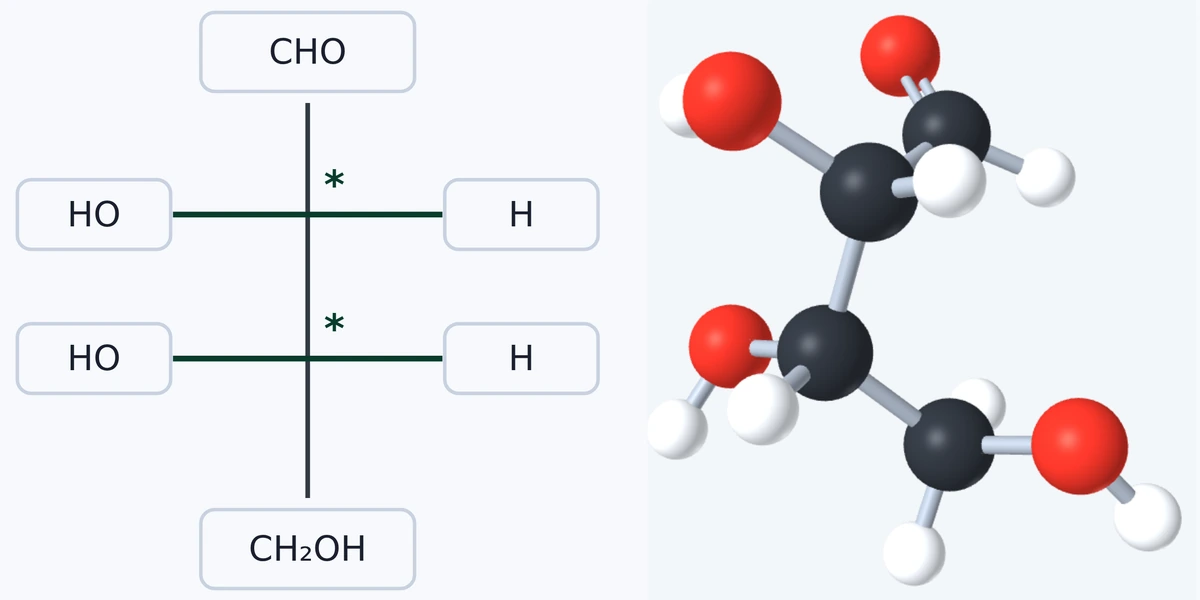

Vorschau Fischer-Projektionsformeln zeichnen
Tool

Fischer-Projektions­formeln zeichnen

Vorschau Kohlenhydrate – Moleküle
3D Viewer

Kohlen­hy­drate – Moleküle

Mit dem Tool kannst du üben, aus 3D-Darstellungen von Kohlenhydrat-Molekülen Fischer-Projektionsformeln abzuleiten.
